Que aprendemos

                                      ¿ Que aprendemos en la modalidad de construcciones?


Comenzamos desde lo mas básico y así aumentando a su nivel mas alto de exigencia, se nos recomienda mucha precisión a la hora de elaborar planos, modelos, mezclas u otro tipo de trabajos. Pongamos de ejemplo las maquetas físicas, estas maquetas requieren de un nivel apropiado de consistencia para ser elaboradas, lo mismo ocurre con todo los trabajos que se nos presentan.

Aprendemos a hacer lineas a mano alzada hasta aplicarlas a un plano arquitectónico.
ademas, el uso de este es esencial ya que nos ayuda a agilizar y precisar los espacios de cada plano u objeto.


¿Que es una Maqueta o Modelo a escala?

Bien, una maqueta es una representación de un edificio, casa, escuela, puentes u otros objetos ( reales o proyectados) hechos a una determinada escala en tamaño reducido.

¿Que es trabajar un modelo o un plano a escala?

 Sistema proporcional que se emplea para indicar la correspondencia entre el tamaño de un objeto sobre un plano o maqueta de su tamaño real.

ejemplo: vamos a trabajar un edificio y lo haremos a escala 1:150 eso quiere decir 150 veces menos su tamaño.

Una de mis primeras maquetas:

Ahora, algunas imágenes de lo que vemos y aprendemos en nuestra modalidad para llevarlos a un plano. maqueta u otros tipos de temas que se vayan a trabajar:

En estas primeras  imágenes podemos observar lineas trabajadas con diferentes grados.

Que es una linea: Una linea es una sucesión continua de puntos en el espacio

El acotamiento: limitación  visible de un terreno especialmente para indicar qe esta reservado para uso y aprovechamiento particular.

Por ejemplo mira esta acotamiento:

Pasamos a otro tema:

¿Que son los planos topográficos?

Un mapa topográfico es una representación, generalmente parcial, del relieve de la superficie terrestre a una escala definida. A diferencia de los planos topográficos, los mapas topográficos representan amplias áreas del territorio: una zona provincial, una región, una ciudad o localidad e incluso un país.

Plano topográfico

Ensayos con figuras geométricas y elipses:

Plano de un apartamento a escala

Letras técnicas:Es parte integral de un dibujo ya que explica algunos aspectos, señala dimensiones y forma parte de una presentación. Por eso una letra técnica mal realizada, rebaja la calidad del trabajo en general. Este tipo de letra la podemos ver en un rotulo

Ejemplo:

En estas dos imágenes podemos ver letras técnicas, para aplicarlas a un rotulo, plano o maqueta.

Por lo tanto, estos temas son muy específicos para esta área, me gustaría que vieras algunos temas sobre la arquitectura y la construcción que es nuestro enfoque.



Primera parte, proceso constructivo

    ¿ Como se comienza una construcción?

El inicio de un proyecto de construcción son: documentos, planos, materiales, ideas, permisos, mano de obra y otros elementos, por eso te voy a contar con detalles como se inicia una construccion en este caso una vivienda o apartamento.

Empecemos

Para construir paso a paso una casa, tenemos que tener claro como debe quedar la casa terminada, es decir tener el proyecto completo, , la mayoría de las personas no tienen claro como debe quedar la casa al finalizar la construcción.

Para ello, los planos juegan un papel fundamental ya que nos permiten plasmar a una escala real todo lo que se incluiría en la construcción, además de proveer una buena forma de definir las fases de construcción de una casa.

Lo primero es comenzar por los bosquejos y dibujos preliminares donde iremos definiendo los límites, la orientación al norte, el número de habitaciones y de baños, la ubicación de la cocina, entre otras decisiones concernientes a la utilización del espacio disponible. La incorporación de las medidas es también esencial para tener claridad en aspectos como las restricciones y separaciones a vías reglamentadas por tu municipalidad.

Una vez hecho esto, podemos usar una herramienta como AutoCAD para plasmar tales dibujos con precisión y así evitar errores durante la construcción, además de poder elaborar los planos de fontanería, electricidad, estructurales y de cimientos entre otros con una precisión al milímetro.

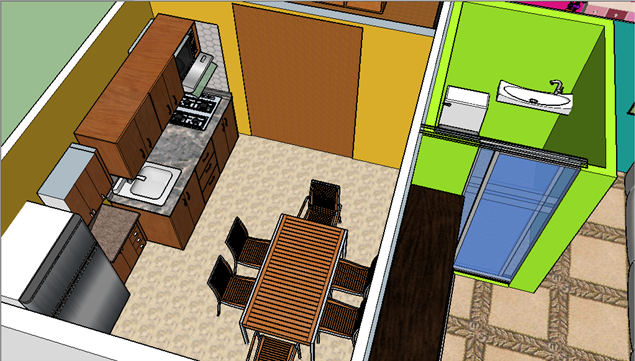

De acá obtenemos los planos en 2D los cuales podemos luego llevar a 3D usando un programa como Sketchup para poder configurar lo que llamamos volumetría. De esta forma podemos revisar la posición de los diferentes ambientes de la casa respecto de la posición del sol y saber cómo nos puede afectar o beneficiar la iluminación natural y las sombras.

Otro aspecto con el que los planos 3D nos ayudan a detallar las texturas, por ejemplo, de la fachada y el camino de ingreso a la casa, así como saber qué tan iluminado puede quedar el comedor o un dormitorio.

 vista

vista en planta

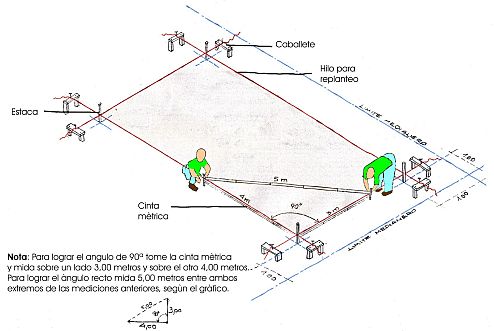

La construcción de una casa paso a paso, una vez definida las fases anteriores correspondientes al diseño, comienza por la preparación del terreno y particularmente por el replanteo.

Este paso consiste básicamente en realizar el dibujo de la casa sobre el terreno en el que se reflejan detalles del diseño en planos relacionados a dónde irán los cimientos, estableciendo, por ejemplo, los límites de la construcción.

Esta tarea iniciada por el agrimensor, quien es la persona, formada como un ingeniero, encargada de la de limitación, medición e identificación de la propiedad como tal. Básicamente, se quiere que deje marcada el eje de replanteo, el cual consiste en dos líneas que se cortan a 90 grados y a partir de las cuales de comienzan a tomar medidas hacia los diferentes puntos de la casa.

Estas líneas pueden ser marcadas con hilo que une estacas clavadas en el suelo en los cuatro puntos que indican el inicio y el fin de cada una de las dos líneas.

Siendo el replanteo una de las primeras etapas de la construcción de una casa, es clave obtener un resultado preciso, por ello debe ser hecha por un agrimensor ya que, además de todo su conocimiento y experiencia, cuenta con equipos de mucha precisión que nos brindan ejes perfectos evitando que arrastremos errores que podrían evidenciarse desde el momento en que pongamos los pisos y notemos que las escuadras no están puestas correctamente.

segunda parte proceso constructivo

Ahora, la cimentación corresponde a la colocación de las bases que soportarán las cargas y el peso de la casa para que sea distribuido en toda la superficie del terreno, sobre dicha cimentación irán las columnas y los muros.

Llega el momento de continuar con el paso a paso, ahora veremos cómo hacer los cimientos de una casa. Esta parte de la construcción tiene como elementos básicos la colocación del hierro en las zanjas hechas y el posterior colado con el hormigón.

El hierro que se sugiere para una vivienda es de 10 mm con estribos de 6 mm, aclarando que debe ser hierro de construcción más no liso y donde atamos todos los estribos y todas las puntas con alambre.

Otro punto clave en los cimientos de una casa es evitar que el hierro toque la tierra para evitar que esta le trasmita humedad y pierda calidad la cimentación.

Esto implica que el hierro debe quedar embebido, es decir, rodeado completamente por el hormigón y con un mínimo de separación de 4 cm de la tierra. Ahora, la mezcla de cemento debe llevar aproximadamente 2 baldes de cemento, 6 baldes de arena y 6 de piedra, hablando de una máquina para mezclar de tamaño pequeño.

Recuerda que todo esto se trata de cómo hacer las bases para una casa y todo estar bien calculado, por ejemplo, la cantidad de agua que se incorpora a la mezcla para hacer el hormigón.

tercera parte proceso constructivo

 Capas aisladoras

Este es un elemento fundamental para mantener la casa fuera dela humedad y que no corra ningún riesgo.

Es importante pensar en las capas aisladoras, factor que es uno de los factores más importantes en la construcción de una casa. Todas las cañerías deben quedar instaladas previas a dichas capas ya que si nos pasa humedad del suelo nos será muy difícil luego corregirla.

Lo que se hace es pasar toda la cañería y contra ellas cerramos las capas aisladoras, lo cual es una práctica que va en contravía de lo que usualmente se ve en las construcciones de casas de ladrillos, pero que definitivamente nos evitará muchos problemas futuros.

También podemos ayudar a los muros con un aislamiento hecho de revoque que se pone a la medida que se va subiendo el rellenado de la tierra, el cual reiteramos que debe ser inerte ya que el material orgánico se degrada con el tiempo y creará espacios vacíos haciendo que el contrapiso pueda ceder.

cuarta parte proceso constructivo

El contrapiso brinda una base firme para que todos sigan trabajando con comodidad en el resto del proceso constructivo de la casa. Para dar forma a la mezcla con la que se hace el contrapiso debemos incluir escombros, cal, arena, agua y un poco de cemento.

Lo bueno de esta actividad es que no requiere de un personal muy especializado lo que no implica que no deban cumplirse con los parámetros básicos que te estamos indicando.

Una vez el contrapiso está terminado se puede ver claramente al nivel al que la casa queda pensando en evitar la entrada del agua.

quinta parte proceso constructivo

La etapa de levantar paredes es muy rápida dentro del cómo hacer una casa de ladrillo, esto lleva a notar un cambio muy grande en la construcción lo que no implica que todo lo que nos queda por delante sea igual de rápido.

Podemos usar ladrillo común asegurando que cada muro quede nivelado, aunque si hay alguna deficiencia en este sentido, podemos subsanarlo con el revoque.

Los primeros muros que se levantan son los del perímetro de la casa y de los principales ambientes y al llegar a la altura del encadenado, dejamos las trabas para levantar las paredes que le son perpendiculares a estos primeros muros.

Lo otro que se dejan son los dinteles, los cuales se fabrican a base de hierro y que se usan para dar soporte a las ventanas evitando que luego una pared se pueda caer por el peso.

sexta parte del proceso constructivo

Las cubiertas

Pensando en la chapa como método para las cubiertas, el cual da una mayor modernidad y que las personas han venido prefiriendo últimamente en mayor medida.

Para este tipo de techo la chapa debe quedar a 1 centímetro del muro, esto se hace para soportar cuando la chapa se dilate por el calor y no provocar que se creen fisuras en los muros y el techo, con esto damos otra protección adicional al agua.

Empezamos desde cómo hacer una casa desde cero y ya vamos llegando al punto culminante de este emocionante proceso.

Sobre la estructura de hierro galvanizado colocamos unos alambres los cuales sostienen una lana de vidrio que actúa como aislante térmico y como barrera de vapor. Con esto vamos a evitar que se genere agua dentro de la casa, reduciendo más el riesgo a una posible humedad.
